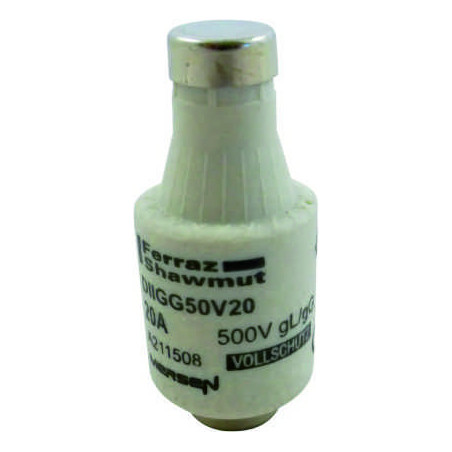

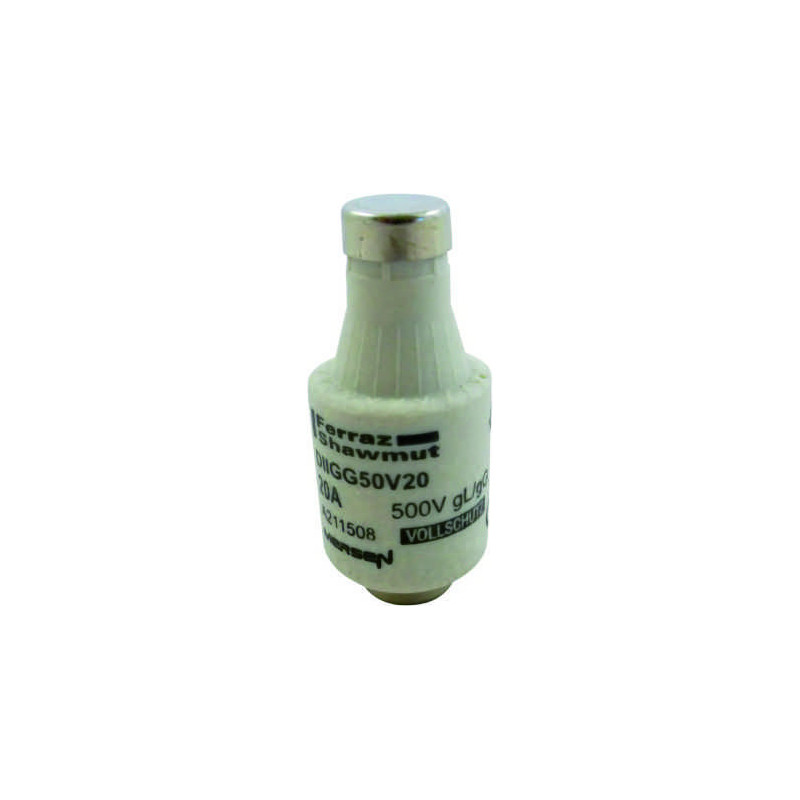

Mersen DIIGG50V20, DII-Sicherungseinsatz Diazed, AC 500V, DC 500V, 20 A blau

DIN D Sicherungseinsatz gG Größe DII 500VAC 500VDC 20A Farbcode Blau

Das D Sicherungs-System ist ein Schraub-Sicherungs-System der ersten Generation. Es wird noch weit verbreitet in Anlagen eingesetzt. Das D Sicherungs-System findet in Niederspannungsanlagen Anwendung, in denen die Sicherungs-Einsätze auch Laien zugänglich sind und durch diese ausgewechselt werden können. Der D Sicherungs-Bereich umfasst die Größen NDZ, DII, DIII, DIV und DV. D Sicherungs-Einsätze werden zum Schutz von Leitungen und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Nennausschaltstrom sicher ab. D Sicherungs-Einsätze der Betriebsklasse "gG" schützen elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen.

Technische Daten:

Katalognummer DIIGG50V20

Bemessungsbetriebsspannung AC IEC 500 V

Bemessungsbetriebsspannung DC IEC 500 V

Bemessungsstrom 20 A

Identifikationsfarbcode Blau

RoHS-konform Ja

Wechselstrom oder Gleichstrom AC/DC

Betriebsklasse / Charakteristik gG

Baugröße DII

Montageart Klemme

AC max. Strombelastbarkeit/Ausschaltvermögen: I1 50 kA

Anzeigesystem Ja

Anzeigesystemtyp Farbkennmelder Visueller Indikator

Produktdurchmesser 22 mm

Produktlänge 50 mm

Produktgruppe IEC-Niederspannungssicherungen

Material des (Sicherungs-) Körpers Ceramic

Produktgewicht 0.03 kg

Verlustleistung bei Nennstrom 2.1 W.
