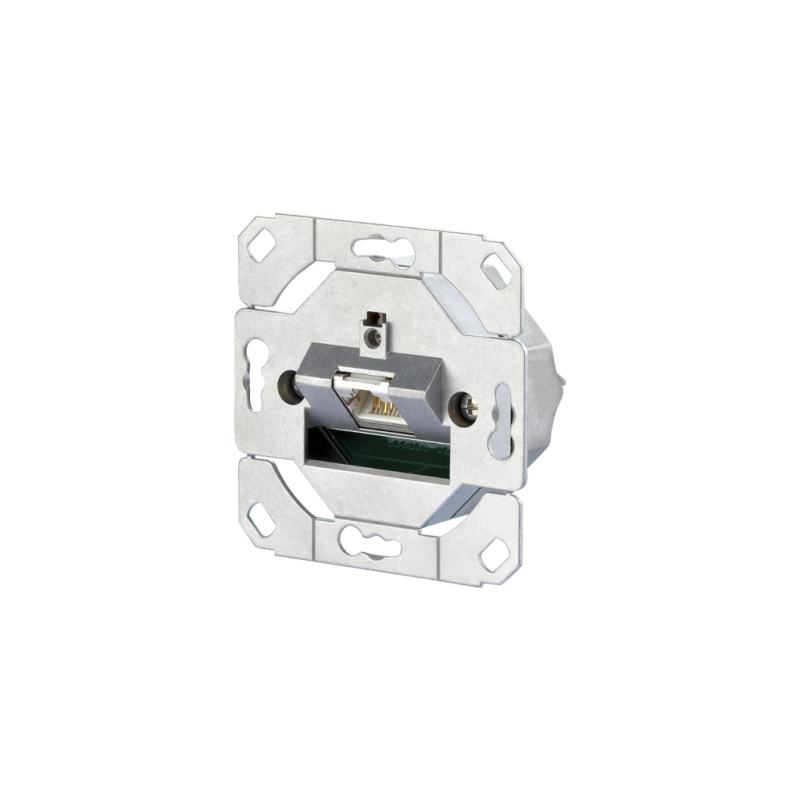

Metz Connect Netzwerkdose 130C371200-I E-DAT Cat.6A, 1Port UP0 Anschlüsse, ohne Abdeckung

Metz Connect Netzwerkdose, 1 Port

Kompakte Anschlussdose für den Aufbau einer passiven Netzwerk Infrastruktur mit höchsten Qualitätsansprüchen. Die Anschlussdose ist geeignet für das Anschließen von Telefonen bis hin zu 10 Gbit Netzwerken und der Stromversorgung mit PoE mit bis zu 90W. Die sehr robuste Zinkdruckguss Anschlussdose kann der Installateur sehr einfach und in kürzester Zeit mit einem LSA Anlegewerkzeug fehlerfrei anschließen. Neben der permanenten fertigungsbegleitenden Qualitätskontrolle bestätigen noch unabhängige Prüflabore mit unterschiedlichsten Zertifikaten die sehr gute Qualität. Cat.6A Komponentenprüfung, Klasse EA bis 500 MHz, 10 GBit, Komponente bis 600 MHz, Link bis 800 MHz, PoE und PoE+, Zentralplatte 50x50 mit Sichtfenster incl.Beschriftungseinlage, Staubschutzklappen, LSA-Klemmen, Kabelzuführung von 8 Seiten.

Technische Daten:

Allgemeine Daten:

Einsatzgebiete: Strukturierte Gebäudeverkabelung, Bürobereiche, Verteilte Gebäudedienste

Mechanische Bewertung nach MICE: M1

Ingress Bewertung nach MICE: I1

Climatic Bewertung nach MICE: C1

Elektromagnetische Bewertung nach MICE: E2

Bauart: Anschlussdose

Montageart: UP0

Schirmung: geschirmt

Übertragungstechnik: Kupfer

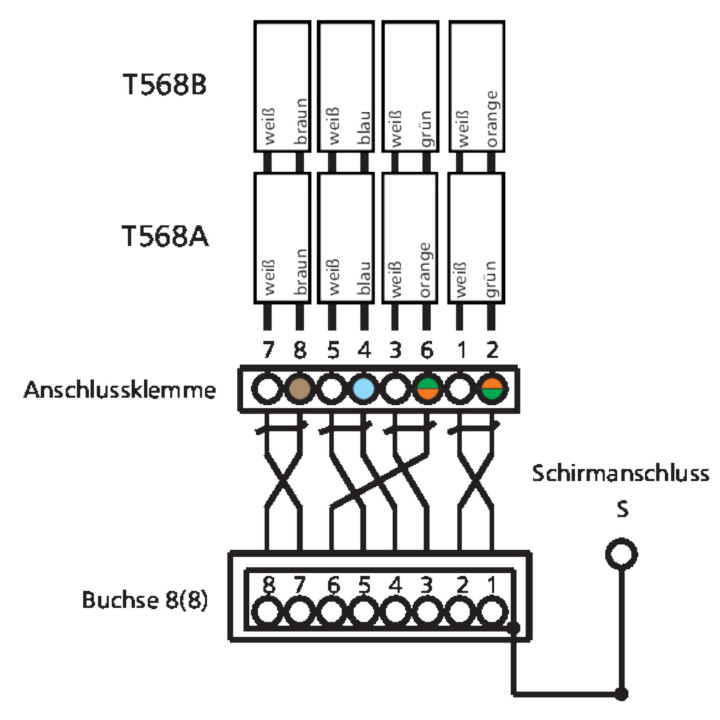

Beschaltung: T568A, T568B

Farbe: metallisch

Übertragungstechnische Eigenschaften

Kategorie (ISO): 6A

Klasse (ISO/IEC): EA

Kategorie (TIA): 6A

Remote Powering: ja

PoE: IEEE 802.3af

PoE plus: IEEE 802.3at

UPoE: ja

4PPoE: IEEE 802.3bt

HDBaseT: ja

SAT-IP: ja

AVoverIP: ja

Übertragungsgeschwindigkeit bis 100 MBit (Fast Ethernet):

IEEE 802.3bw

Übertragungsgeschwindigkeit bis 1 GBit (Gigabit-Ethernet): IEEE 802.3ab

Übertragungsgeschwindigkeit bis 10 GBit: IEEE 802.3an

Anschlüsse/Schnittstellen

Anschlusstechnik Schnittstelle 1: LSA-Anschlussklemme

Anschlusstechnik Schnittstelle 2: RJ45-Buchse

Portanzahl Schnittstelle 2: 1

Anzahl Positionen/Kontakte Schnittstelle 1: 8

Anzahl Positionen/Kontakte Schnittstelle 2: 8P/8C

Leiterquerschnitt eindrähtig [AWG] min-max: AWG 26/1 - AWG 22/1

Kabelmanteldurchmesser [mm min.]: 5.5 mm

Kabelmanteldurchmesser [mm max.]: 10

Kabelmanteldurchmesser [inch min.]: 0.197 in.

Kabelmanteldurchmesser [inch max.]: 0,394

Steckrichtung Modul: 45° nach unten geneigt

Schirmanschluss: flexible Kontaktfeder

Kabel-zu/abgang: 8 Richtungen

Erdungsanschluss: 6,3 mm Flachstecker

Elektrische/Optische Eigenschaften

Strombelastbarkeit: max. 1 A bei 60 °C

Bemessungsspannung: max. 60 V DC

Kontaktwiderstand: max. 20 mOhm

Durchgangswiderstand: max. 200 mOhm

Isolationswiderstand: min. 500 MOhm

Spannungsfestigkeit Leiter-Leiter (sekundär) [V DC]: max. 1000 V DC

Spannungsfestigkeit Leiter-Leiter, Scheitelwert (sekundär) [V AC]: max. 1.000 V AC

Spannungsfestigkeit Leiter-Schirm [V DC]: max. 1500 V DC

Spannungsfestigkeit Leiter-Schirm, Scheitelwert [V AC]: max. 1500 V AC

Mechanische Eigenschaften

Steck- und Ziehkraft: max. 30 N

Lebensdauer - Steckzyklen: min. 750

Position/Aufnahme Rasthebel in

Standard-Einbauposition: oben

Zugentlastung: Klappe am Gehäuse

Werkstoffe und Werkstoffeigenschaften

Werkstoff - Tragrahmen: GD-Zn

Werkstoff - Kontakt: Hyper Ph-Br

Werkstoff - Kontakt Oberfläche:

AuCo

Werkstoff - Schirm: CuSn6

Halogenfreiheit: ja

RoHS: konform

Umgebungsbedingungen

Temperatur - Lager °C [min.]: -40 °C

Temperatur - Lager °C [max.]: 70 °C

Temperatur - Betrieb °C [min.]: 40 °C

Temperatur - Betrieb °C [max.]: 70 °C

IP Klasse: IP20
