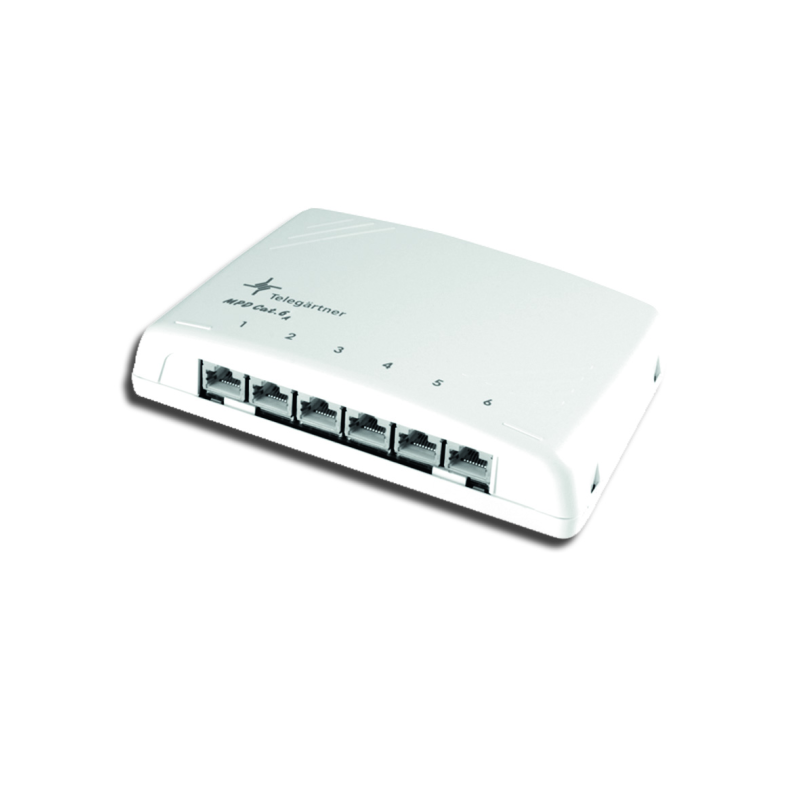

Telegärtner 100006988, Mini-Verteiler, geschirmt, lichtgrau, MPD6-HS, K Cat.6a

Telegärtner Mini Verteiler 6 RJ-45 Anschlussbuchsen

Kleine Netzwerke mit einer geringen Anzahl von Teilnehmern erfordern einfache und kostengünstige Verteileinrichtungen ohne 19'' Schränke und separate EDV -Räume. Für diesen Zweck wurden verschiedene Verteiler entwickelt, die als Rangierverteiler oder als Anschlusseinheit für Teilnehmergruppen am Arbeitsplatz geeignet sind. Bis zu 12 Teilnehmer können über geschirmte oder ungeschirmte Installationskabel angeschlossen werden. Die Kabel können von hinten oder von unten in das Gehäuse eingeführt werden; der Verteiler kann dazu an der Wand, auf dem Kanal befestigt oder einfach auf den Tisch gestellt werden. Eine 3 HE-Einschubausführung für 19"-Schränke ist ebenfalls lieferbar.

Leistungsmerkmale:

360 Grad Schirmkontaktierung (geschirmte Ausführung) direkt auf der Leiterplatte durch Klemmschelle ohne zusätzliches Verdrillen des Abschirmgeflechts

Abschirmhaube aus rostfreien Stahl

Anschluss der Adern über LSA Plus-Schneidklemmen mit Farbkennzeichnung nach EIA/TIA 568A und B

Anschlussfreundlich bei Einhaltung der aufgedrillten Strecke bei den Anschlussdrähten auf max. 13 mm

Cat.6A- & Cat.6A-Ausführungen mit Kontaktüberbiegeschutz: geeignet für 6- (RJ11/12) und 8-polige Stecker (RJ45); können ohne zusätzlichen Montageaufwand wechselweise in den MJ-Buchsen verwendet werden

Optimiertes Kontaktdesign zur Vermeidung von Abreißfunken im Kontaktruhebereich

Gehäuse aus Thermoplast, halogenfrei, mit Anti-Rutsch-Füßen

Gehäusedeckel mit mindestens 4 Kabelausbrüchen

Portnummerierung auf Gehäusedeckel

Kabelzugentlastung durch beiliegende Kabelbinder ohne Schrauben und Spezialwerkzeuge

Leiterplatte horizontal montiert, geschirmte Ausführungen sind mit einem innenliegenden Metall-Abschirmgehäuse versehen. Zusätzlich kann auf der Leiterplatte ein PE-Kabel (mit Schraube M4) befestigt werden

Je nach Ausführung 6, 8, 12 oder 16 RJ45-Anschlussbuchsen bzw. Module auf einer Leiterplatte

Mechanische Eigenschaften:

Steckkraft ≤ 30 N

Lebensdauer (Steckungen) ≥ 750

Cu-Leiterdurchmesser massiv 0,41 - 0,64 mm AWG 26/1 - AWG 22/1

Aderdurchmesser 0,7 - 1,6 mm

Werkstoff: Gehäuse Miniverteiler ABS

Werkstoff: Gehäuse Miniverteiler 3HE rostfreies Stahlblech

Werkstoff: Abschirmgehäuse rostfreies Stahlblech

Werkstoff: Isolierteile PBT

Werkstoff: Leiterplatte FR4

Werkstoff: Oberfläche Leiterplatte verzinnt

Werkstoff: Kontaktfeder Federstahl

Werkstoff: Oberfläche Kontaktfeder min. 0,8 µm Au über 1,2 µm Ni

Werkstoff: Schneidklemmkontakte CuZn

Werkstoff: Oberfläche Schneidklemmkontakte verzinnt

Elektrische Eigenschaften

Kontaktwiderstand ≤ 20 mΩ

Isolationswiderstand ≥ 500 MΩ

Spannungsfestigkeit: Kontakt-Kontakt ≥ 1000 V, DC

Spannungsfestigkeit: Kontakt-Schirm ≥ 1500 V, DC

PoE+ gemäß IEEE 802.3at Cat.6A, Cat.6A; Cat.6/Class E: PoE+

Strombelastbarkeit bei 50° C 1 A

4PPoE gemäß IEEE 802.3bt Geeignet für 4 Pair Power over Ethernet

Übertragungstechnische Eigenschaften:

Kategorie 6^A (Komponente) für Produkte Cat.6^A ISO/IEC 11801, DIN EN 50173-1

Klasse E^A (Permanent Link) für Produkte Cat.6^A, Cat.6A, Class E^A 500 ISO/IEC 11801, DIN EN 50173-1

Klasse E^A (Channel) für Produkte Cat.6^A, Cat.6A, Class E^A 500 ISO/IEC 11801, DIN EN 50173-1

10 Gigabit Ethernet gemäß IEEE 802.3an 10 Gigabit Ethernet gemäß IEEE 802.3an für Cat.6A

Normen:

Steckverbinder IEC 60603-7-51 / -7-41

Umweltanforderungen:

Umgebungstemperatur -40° C bis + 70° C.
