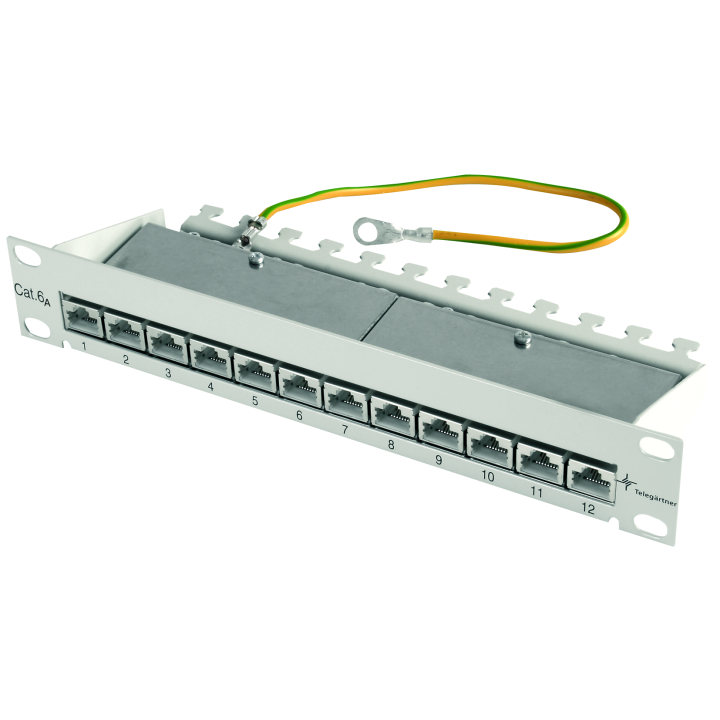

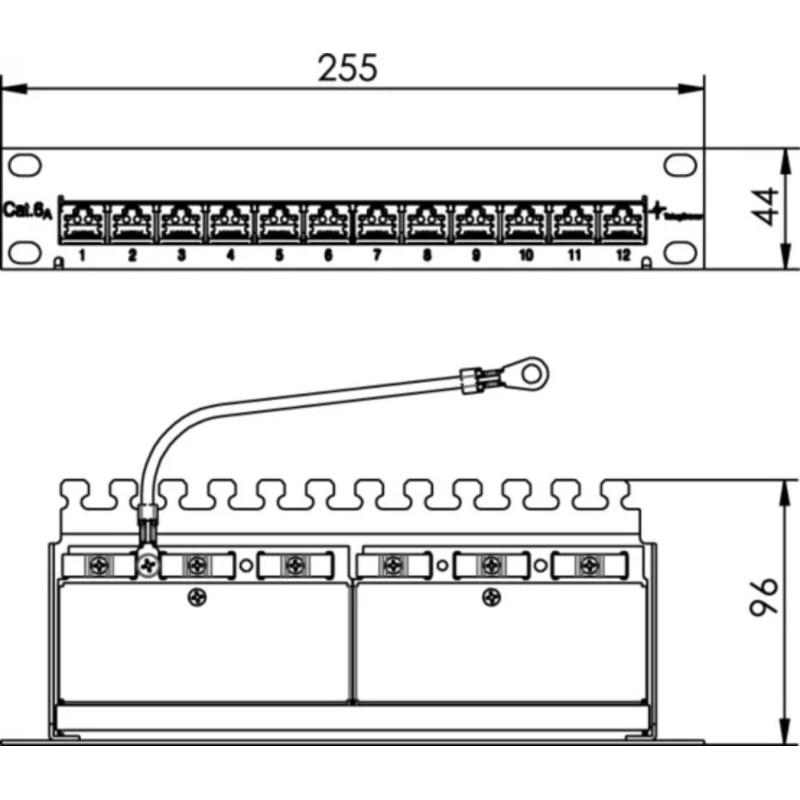

Telegärtner 100007002, 10" Patch Panel geschirmt, 255mm, RAL7035 MPP12-HS K Cat.6a

Telegärtner 10 Zoll Patchpanel Einschubgehäuse

Leistungsmerkmale: 19"/10" Einschubgehäuse 1 HE mit 12, 16 oder 24 RJ45-Anschlussbuchsen auf einer gemeinsamen Leiterplatte

360° Schirmkontaktierung durch Klemmschellen direkt auf der Leiterplatte, ohne zusätzliches Verdrillen des Abschirmgeflechts (geschirmte Ausführung)

Anschluss der Adern über LSA-Plus-Schneidklemmen mit farbiger Kennzeichnung gemäß TIA 568 A und B

Anschlussfreundlich bei Einhaltung der aufgedrillten Strecke bei den Anschlussdrähten auf max. 13 mm

Ausreichender Abstand zwischen Anschlussklemme und Schirmkontaktstelle auf der Leiterplatte, reduziert die Möglichkeit eines Kurzschlusses zwischen Schirmgeflecht und Anschlussdrähten

Cat.6A-, Class EA 500 & Cat.6A-Ausführungen mit Kontaktüberbiegeschutz: >750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern

Frontplatte bedruckt mit Nummern der Anschlussbuchsen

Gehäuse aus Stahlblech, lichtgrau (RAL 7035) oder schwarz pulverbeschichtet, Abschirmhaube aus rostfreiem Stahl

Kabelzugentlastung durch beiliegende Kabelbinder ohne Schrauben und Spezialwerkzeuge

Leiterplatte horizontal

Potentialanschluss über eine beiliegende PE-Leitung

Werkzeuglose Befestigung der Abschirmhaube (geschirmte Ausführung)

Mechanische Eigenschaften:

Steckkraft ≤ 30 N

Lebensdauer (Steckungen) ≥ 750

Cu-Leiterdurchmesser massiv 0,41 - 0,64 mm AWG 26/1 - AWG 22/1

Aderdurchmesser 0,7 - 1,6 mm

Werkstoff: Gehäuse Miniverteiler ABS

Werkstoff: Gehäuse Miniverteiler 3HE rostfreies Stahlblech

Werkstoff: Abschirmgehäuse rostfreies Stahlblech

Werkstoff: Isolierteile PBT

Werkstoff: Leiterplatte FR4

Werkstoff: Oberfläche Leiterplatte verzinnt

Werkstoff: Kontaktfeder Federstahl

Werkstoff: Oberfläche Kontaktfeder min. 0,8 µm Au über 1,2 µm Ni

Werkstoff: Schneidklemmkontakte CuZn

Werkstoff: Oberfläche Schneidklemmkontakte verzinnt

Elektrische Eigenschaften:

Kontaktwiderstand ≤ 20 mΩ

Isolationswiderstand ≥ 500 MΩ

Spannungsfestigkeit: Kontakt-Kontakt ≥ 1000 V, DC

Spannungsfestigkeit: Kontakt-Schirm ≥ 1500 V, DC

Strombelastbarkeit bei 50° C 1 A

PoE+ gemäß IEEE 802.3at Cat.6A, Cat.6A; Cat.6/Class E: PoE+

4PPoE gemäß IEEE 802.3bt Geeignet für 4 Pair Power over Ethernet

Übertragungstechnische Eigenschaften:

Kategorie 6^A (Komponente) für Produkte Cat.6^A ISO/IEC 11801, DIN EN 50173-1

Klasse E^A (Permanent Link) für Produkte Cat.6^A, Cat.6A, Class E^A 500 ISO/IEC 11801, DIN EN 50173-1

Klasse E^A (Channel) für Produkte Cat.6^A, Cat.6A, Class E^A 500 ISO/IEC 11801, DIN EN 50173-1

10 Gigabit Ethernet gemäß IEEE 802.3an 10 Gigabit Ethernet gemäß IEEE 802.3an für Cat.6A

Normen:

Steckverbinder IEC 60603-7-51 / -7-41

Umweltanforderungen:

Umgebungstemperatur -40° C bis + 70° C.
